YAENAMI ASIC

YAENAMI version 3

YAENAMI ASIC v3 についてはpdfを参照してください。

Supplement for version 1

上記PDFにはv1に関する記述がないため、YAENAMI v1内部レジスタについて捕捉します。

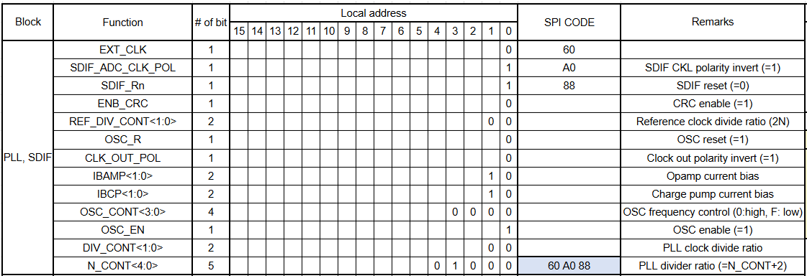

Figure 1: Register table for PLL and SDIF sections

ASIC全体の動作に関わる部分です。通常ユーザーはこのブロックの情報を変更しません。

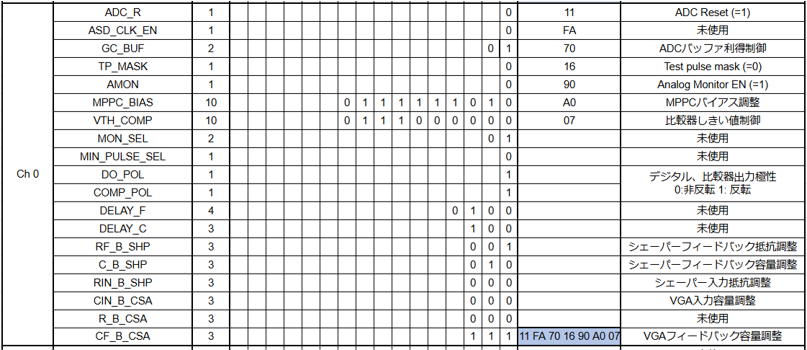

Figure 2: Register table for each channel

チャンネルごとに個別に設定するレジスタです。 図では代表としてチャンネル0のテーブルを示しています。 一番上部のADC_Rは、チャンネル0の領域にだけ存在する特殊なレジスタです。 ADC_Rを1にするとASIC内部のADCがリセットされます。 他のチャンネルではこの領域は未使用です。

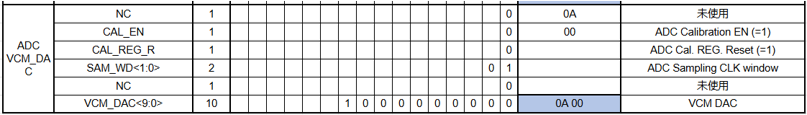

Figure 3: Register table for ADC and VCM DAC.

ADCとVCM DACに関するレジスタテーブルです。 ユーザーが積極的に変更することはまれだと思います。

各レジスタ値についての補足説明を以下に示します。

レジスタ名	ビット数	デフォルト値	説明
EXT_CLK	1	0	内部PLLのクロックの代わりに外部入力のクロックを使う。ユーザーは触らない。
SDIF_ADC_CLK_POL	1	1	SDIFへのクロックの極性を変更する。ユーザーは触らない。
SDIF_Rn	1	1	SDIFのリセットを行う。負論理。
ENB_CRC	1	0	CRC計算を有効にする。（未使用で運用する。運用すると4bitのCRCコードが付与されるためファームウェアの変更が必須）
REF_DIV_CONT	2	0	REFCLKに対する分周比を決める。入力が高い場合に使用するが位相差を生むので通常0。
OSC_R	1	0	発振器リセット。ユーザーは触らない。
CLK_OUT_POL	1	0	PLLからのクロック出力の極性を変更する。ユーザーは触らない。
IBAMP	2	2	OPAMPのカレントバイアスを決める。性能に影響はない。ユーザーは触らない。
OSC_CONT	4	4	発振器の周波数コントロール。REFCLKの周波数が高い時は値を小さくする。REFCLK>50MHzの場合は0b0000での運用で差し支えない。
OSC_EN	1	1	発振器イネーブル
DIV_CONT	2	0	PLLからのクロック出力を分周。分周比 2^DIV_CONT
N_CONT	5	8	PLL発振逓倍数制御。(N+2)xREFCLK
ADC_R	1	0	ADCリセットを行う。複数ASICがある場合同時にこのレジスタをたたく事でデータ送信の位相を揃えることができる。
ASD_CLK_EN	1	0	未使用
GC_BUF	2	2	ADCドライバのゲインコントロール。大きいほど利得大。
TP_MASK	1	0	テストパルス入力をマスクする。0でマスク。
AMON	1	0	アナログモニターへ該当チャンネルを接続する。1で接続。複数チャンネルを接続しないようにする。
MPPC_BIAS	10	0	MPPCバイス調整用DAC。3.3Vまで3.2mVステップで上昇する。右図を参照。
VTH_COMP	10	192	コンパレータ閾値。3.3Vまで3.2mVで上昇する。ベースラインはVCM_DACで設定した位置になる。
MON_SEL	2	1	未使用。1で固定。
MIN_PULSE_SEL	1	0	未使用。0で固定。
DO_POL	1	1	コンパレータ信号をデジタル出力のドライバ前で極性反転させる。0で非反転1で反転。
COMP_POL	1	1	コンパレータ動作の反転を行う。0で閾値より高い時にHIGH、1で閾値より低い時にHIGHとなる。
DELAY_F	4	4	未使用。4で固定。
DELAY_C	3	4	未使用。3で固定。
RF_B_SHP	3	0	シェーパーのフィードバック抵抗値。有効値は1,2,3,4の4段階。
C_B_SHP	3	0	シェーパーのフィードバックキャパシタ値。大きいと時定数は大きくなるがベースラインノイズは小さくなる。8段階。
RIN_B_SHP	3	7	シェーパーの入力抵抗値。有効値は0,1,2,4の4段階。
CIN_B_CSA	3	7	ただしくはVGAの入力キャパシタ値。整数値としてではなく、ビット1つにつき1つCが接続される。4段階。
R_B_CSA	3	0	未使用
CF_B_CSA	3	0	ただしくはVGAのフィードバックキャパシタ値。整数値として解釈され8段階。
ASD_R	2	0	未使用.
GD_BUF	2	2	誤記。GC_BUFと同じ。
CAL_EN	1	0	ADCキャリブレーションを行う。ASIC初期化に使用する。
CAL_REG_R	1	0	ADCキャリブレーションで求まった値を消す。ユーザーは触らない。
SAM_WD	2	1	ADCのサンプリング期間の変更。ユーザーは触らない。
VCM_DAC	10	512	整形増幅回路のベースライン電圧を決める。通常中点が望ましいが、変更する事で片側の極性のダイナミックレンジが広がる。
